UC-1 Cloud 自動設計 BOXカルバート Ver.2

WebAPとしてマルチプラットフォームでの利用が可能

UC-1 Cloud 自動設計 BOXカルバート Ver.2

初版リリース:2019.10.24/最新Ver.リリース:2024.02.02

¥215,600 (税抜¥196,000)

関連製品:UC-1 BOXカルバートの設計・3D配筋

プログラム概要

本製品はWebアプリのためインストールの必要がなく、インターネットに接続できる環境があれば、PCやタブレット端末やスマートフォン等、デバイスを選ばず主要な Webブラウザで気軽に利用することが出来ます。さらにユーザアカウント毎に環境が用意されるため、別々の端末でも同様の設定やサービスが利用できます。

例えば、会社のPCで作成したデータを、外出先ではタブレット端末やスマートフォンで利用でき、複数の作業者が共同で編集を行うなど、高い利便性を実現します。
また本製品ではUC-1設計シリーズ製品「BOXカルバートの設計・3D配筋」とのライセンス連携に対応しています。BOXカルバートの設計・3D配筋のライセンス認証中PCであれば、本製品を無償で利用できます。
本製品で自動設計後にデータファイル(*.F8B)をエクスポートし、「BOXカルバートの設計・3D配筋」で読み込み、詳細設計や計算書・図面の出力といった流れが可能です。

▲鉄筋入力

▲曲げ照査

UC-1 自動設計シリーズ Auto Series 共通機能

Webアプリケーション
ソフトウェアのインストール必要なし
インターネット環境があれば、PCやタブレット端末やスマートフォン等、
デバイスを選ばず主要なWebブラウザで使用可能

ユーザアカウント毎の環境
別々の端末でも同様の設定やサービスが利用可能

高い利便性
会社のPCで作成したデータを、外出先ではタブレット端末 スマートフォン
利用とさまざまなシーンで利用 複数の作業者が共同で編集可能

最小限の入力
タブレットやスマートフォン端末といった比較的小さな画面での利用を
想定し、入力項目を最小限に抑え、少ない入力で概略的な 計算が行える
よう対応

レスポンシブなインターフェース
PCやタブレット等のマルチデバイス、マルチブラウザで快適に利用

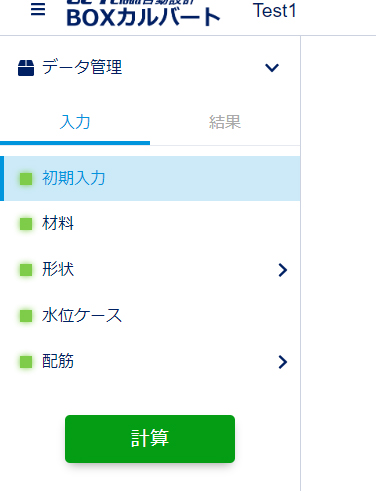

▲入力インターフェース

画像をクリックすると大きな画像が表示されます。

▲UC-1 Cloud 利用イメージ

関連情報

◆新製品情報
UC-1 Cloud 自動設計シリーズ BOXカルバート Ver.2 (Up&Coming '20 盛夏号)
◆開発中製品情報
UC-1製品に無償統合 クラウド自動設計機能の展開 (Up&Coming '24 新年号)NEW
◆フォーラムエイト クラウド劇場
UC-1シリーズにクラウド自動設計を無償統合! (Up&Coming '24 新年号)NEW
◆関連セミナー
BIM/CIM入門セミナー
◆プレスリリース
UC-1 Cloud 自動設計シリーズ BOXカルバートをリリース(2019/10/25)

プログラムの機能と特長

シンプルな入力

タブレットやスマートフォン端末といった比較的小さな画面での利用を想定し、入力項目を最小限に抑え、少ない入力で概略的な計算が行えるよう対応しました。操作についても、PCやタブレット等のマルチデバイス、マルチブラウザで快適に利用できるようレスポンシブなインターフェースを用意しています。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

自動設計を強力サポート

自動設計は最小限の条件入力から常時~レベル2地震時まで全て計算結果がOKとなる本体寸法、配筋状態を自動的に決定し、且つ計算結果も表示します。「BOXカルバートの設計・3D配筋」の自動設計は常時のみで、本製品はレベル2地震時まで強力にサポートします。また、予め入力した本体寸法や配筋情報等を元に計算を行う詳細設計にも対応します。

計算仕様

鉄筋コンクリート式のBOXカルバートを対象に以下をサポートします。

  • 常時からレベル2地震時までの断面方向計算
  • 安定計算対応(常時のみ)
  • 数量計算

適用基準(常時)

土工指針H21、国土交通省、NEXCO、土地改良(H26)

適用基準(地震時)

下水道施設2014

BOX形式

1~2連BOX

基礎形式

直接基礎(地盤反力度、バネ基礎)

計算対象

  • 断面方向(常時~レベル2地震時)断面照査
  • 安定計算対応(常時のみ)
  • 数量計算

UC-1 CloudのクラウドサービスにおけるSLA(サービス品質保証)

SLA明示項目

  1. 重大障害時の代替手段

    運用サーバは東京と沖縄の二か所のデータセンターで稼働しておりますが、いずれか一方で障害が発生した場合は、残る一方に運用を切り替えます。
    その際には、DNSのレコードを変更しサービスのURLの接続先をバックアップサーバのものに書き換えて対応します。


  2. サービス時間

    24時間


  3. 平均復旧時間

    下記を考慮して、約3~7時間程度

    1. バックアップサーバ側での更新データ(ファイル、データベース)の本サーバへのマージ
    2. DNS設定の復元

  4. サービス稼働率

    99.9 %
    <稼働率の定義>
    稼働率は、以下の計算式に基づいて算出するものとします。

    月間稼働率=(月間総稼動時間-ダウンタイム)/月間総稼動時間×100


    1. 月間総稼動時間
      720時間(30日)として計測します。
    2. ダウンタイムの考え方
      ダウンタイムとは、本サービスにおいてサーバエラーによりお客様が本サービスを利用できない時間が10分以上続く状態とします。
      ダウンタイムは、サーバ側のエラー率に基づいて計測します。
      なお、メンテナンスに伴うサービスの停止はダウンタイムとみなさず、ダウンタイムとして計測しません。
      これらの予定されたサービス停止については、停止期間5日前に予めお客様に通知します。

  5. サポート時間帯

    電話サポートは、当社営業時間内(9:00~17:30)


  6. バックアップの方法

    市販のサーバ向けバックアップソフトを使用し、ユーザのファイルを格納する保存領域を同セグメント内に設置したNAS上に、アーカイブとして一定期間おきに保存します。
    また、データベースについてはデータベースエンジン標準のバックアップ機能を利用し、同じくNAS上に一定期間おきにフルバックアップファイルを保存します。


  7. バックアップデータの保存期間

    1週間


  8. オンライン応答時間

    3秒以下


  9. ログの取得

    HTTPアクセスログおよび、アプリケーションの認証ログを保存します。
    認証ログには以下の情報を保存し、将来的にユーザがアプリケーションを利用した時間等の集計を行える機能の提供を想定しています。


    1. 接続元IP
    2. 製品情報
    3. 時刻
    4. 認証種別(認証 or 開放)
    5. 認証結果
    6. アクセス先のURL

  10. 障害通知プロセス

    監視ソフトウェアを使い、ウエブサイトへのアクセスとサーバの状況を監視しています。不正な状況が発見される場合、管理者に自動的に通知されます。
    障害内容はユーザー情報ページに掲載します。特定のユーザーに固有の障害が発生している場合はメールにて連絡します。


  11. サービス解約時にデータやAPが削除されたことを証明する方法

    現状では、アプリケーションの利用が行えなくなるのみで、データを削除した旨の自動通知(メール)は発行していませんが、利用者が希望した際にはデータを確実に削除した旨の通知(メール)を発行します。


  12. 解約時の違約金の有無


  13. SLAの変更の可否

    可能

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-1Cloud 自動設計 BOXカルバート Ver.2 ¥215,600(税抜¥196,000)

特別価格


下記製品を同時にご購入の場合、特別価格で提供致します。

特別価格

価格は税込表示です

製品名 価格
UC-1Cloud 自動設計 BOXカルバート Ver.2 ¥344,300(税抜¥313,000)
UC-1Cloud 自動設計 擁壁

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
UC-1Cloud 自動設計 BOXカルバート Ver.2 サブスクリプション 無償 ¥86,240(税抜¥78,400)

アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-1Cloud 自動設計 BOXカルバート Ver.2 ¥172,480(税抜¥156,800)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 UC-1Cloud 自動設計 BOXカルバート Ver.2
バージョン リリース日 バージョンアップ内容
2.0.0 20/06/02
  1. 安定計算対応(常時のみ)
  2. 数量計算対応
  3. 「概算積算連携データ(拡張子:DLK)」保存対応
1.0.0 19/10/24 新規リリース

動作環境


動作環境

推奨ブラウザ Google Chrome、Mozilla Firefox、Microsoft Edgeの最新版。
上記のブラウザ以外では一部の機能を使用できない可能性があります。
ブラウザの設定でJavascriptをオンにしてください。
他製品との連動 BOXカルバートの設計・3D配筋
