二重締切工CADプログラム

UC-Drawツールズ Double-wall cofferdam
(二重締切工)

初版リリース:2006.03.30/最新Ver.リリース :2010.06.23

¥72,600(税抜\66,000)

関連製品
UC-Drawツールズ

プログラム概要

UC-Drawツールズ Double-wall cofferdam(二重締切工)は、二重締切工の図面を一括自動生成するためのプログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF:オープンCADフォーマット評議会 http://www.ocf.or.jp/)

■OCF検定結果
 ・申請ソフトウェア: UC-Drawツールズ(図面確認 Ver.6)  ・バージョン: 1  ・カテゴリー: 自動製図
OCF検定

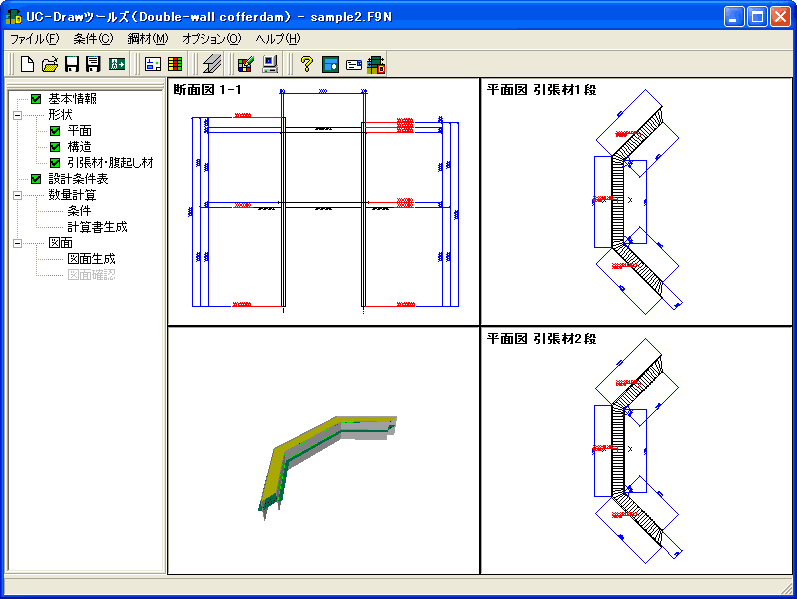

▲メイン画面

▲初期入力(基本情報)



▲図面生成画面

プログラムの機能と特長

機能概要

■スピーディな図面作成
壁体の種類や寸法などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする二重締切工の図面が得られます。
■材料計算作業の解消
入力された形状情報や部材情報を基に数量計算書を作成できますので部材数量の計算作業を解消します。
■柱状図や設計条件表の作図
二重締切工自体の作図の他に、柱状図や設計条件表の作図も行えます。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
  • 調査等業務の電子納品要領(案) 図面作成編 日本道路公団 平成17年4月版
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集(位置調整)、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル(PSX)だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

形状

1.サポート形状

本プログラムでは、以下の形状の作図が行えます。

■平面形状
平面形状として「1堤体」・「任意形」の作図が行えます。

(1)1堤体


(2)任意形
等・・・

■断面形状
下図のように、「内外壁の壁体天端面」と「中詰土天端面」の標高や「内壁」と「外壁」で壁長が異なる形状の作図が行えます。


※壁体の途中で断面が変化する壁体の作図は行えません。


2.作図対象

本プログラムでは、以下の部材で構成された提体の作図を行います。

壁体…………鋼矢板、鋼管+継手管
腹起し材……溝形鋼、H形鋼
引張材

※「鋼矢板」には、『U型鋼矢板』のみを使用します。
※「継手管」には、『P-P型』のみを使用します。

3.数量計算

部材数量表に作図する『数量(枚数、本数、長さ)』の算出方法については、以下を参照してください。
※部材数量表に作図する『質量』は、各部材の種類ごとに求めた『数量(鋼材長)』に『単位質量』を掛けて算出します。

■鋼矢板(単壁当り)
鋼矢板壁の数量算出(鋼矢板の枚数)は、以下の方法で行います

WB:壁体延長
w :鋼矢板幅


・鋼矢板枚数(n)
n = WB / w ・・・切り上げ

■鋼管・継ぎ手管(単壁当り)
鋼管矢板壁の数量算出(鋼管および継手管の本数)は、以下の方法で行います。
D :鋼管径
a :継手管幅


・壁体の両端部に配置する「鋼管+継ぎ手管」幅(S)

S = D + a/2

・壁体の中央部に配置する「鋼管+継ぎ手管」幅(C)

C = D + a

・中央エリア長(WCB)
WB:壁体延長

WCB = WB - S * 2

・中央エリアに配置できるCの組数(Cn)
Cn = WCB / C・・・切り上げ

・両端部を含めた鋼管本数(Kn)
Kn = 2 + Cn

・継ぎ手管本数(Tn)
Tn = (Kn-1) * 2

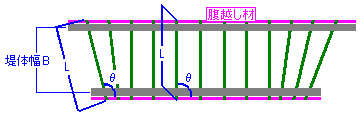

■引張材(1本当り)
引張材の数量算出(長さ)は、以下の方法で行います。

B:堤体幅/θ:設置角度/L:引張材長/WI:内壁厚/WO:外壁厚H:腹起し材のウェブ高

L = (B + WI/2 + WO/2 + H*2) / sin(θ)


■腹起し材(単壁の1段、1本当り)
腹起し材の数量算出(長さ)は、以下の方法で行います。

WB:壁体延長
L :腹起し材長

L = WB

※腹起し材は、各単壁(内壁、外壁)にともに、1段当り引張材の上下に1本ずつ設置します。


※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Double-wall cofferdam(二重締切工) \72,600 (税抜¥66,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Double-wall cofferdam(二重締切工) ¥29,040(税抜¥26,400)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Double-wall cofferdam (二重締切工)) 無償 ¥29,040(税抜¥26,400)
サブスクリプション(UC-Drawツールズ Double-wall cofferdam (二重締切工)フローティング) ¥40,656(税抜¥36,960)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Double-wall cofferdam(二重締切工) \37,026 \43,560 \53,724

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Double-wall cofferdam(二重締切工) \62,436 \74,052 \91,476


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Double-wall cofferdam (二重締切工) \58,080(税抜¥52,800)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
UC-Drawツールズ Double-wall cofferdam (二重締切工) 39,600ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 UC-Drawツールズ Double-wall cofferdam(二重締切工)
バージョン リリース日 主なバージョンアップ内容
1.06.00 15/12/16
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新
  2. AutoCAD 2013形式のDXF、DWG出力に対応
1.03.00 09/10/05
  1. Windows7への対応
  2. CAD製図基準(案)平成20年5月版のレイヤ名称に対応
1.02.00 08/03/25
  1. Web認証方式のレンタルライセンス、フローティングライセンスに対応
  2. SXF出力 Ver.3.0に対応
1.01.00 07/05/25
  1. 生成図面の「UC-Draw」への連動に対応
  2. HTMLヘルプに対応(Vista対応)

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約500MB以上 (インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F9N、F7N
ファイル出力 3DS、PSX、SFC、P21、DXF、DWG、JWC、JWW、CST
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
他製品との連動 <読込>二重締切工の設計・3DCAD
<保存>UC-win/Road(3DS)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲初期入力(基本情報)

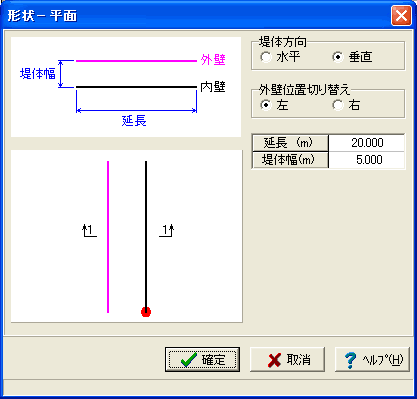

▲形状入力(平面)

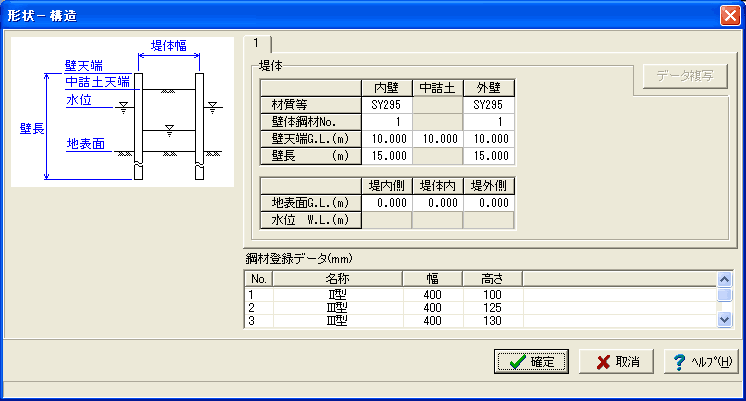

▲形状入力(構造)

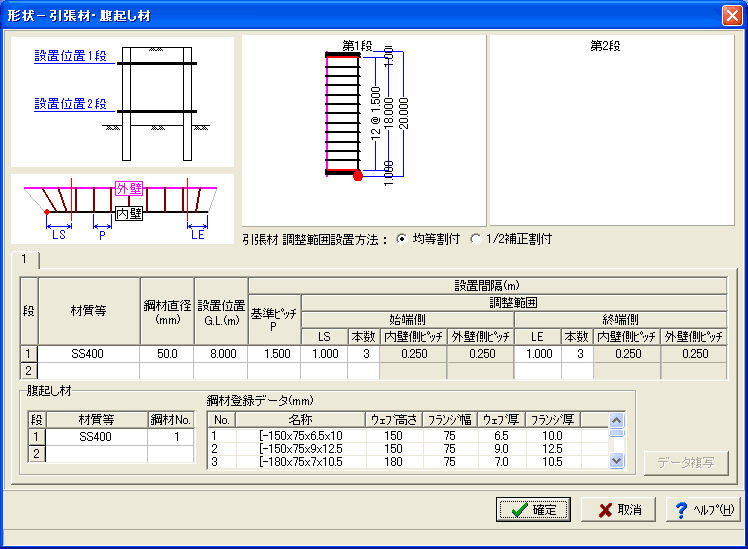

▲形状入力(引張材・腹起し材)

▲設計条件表

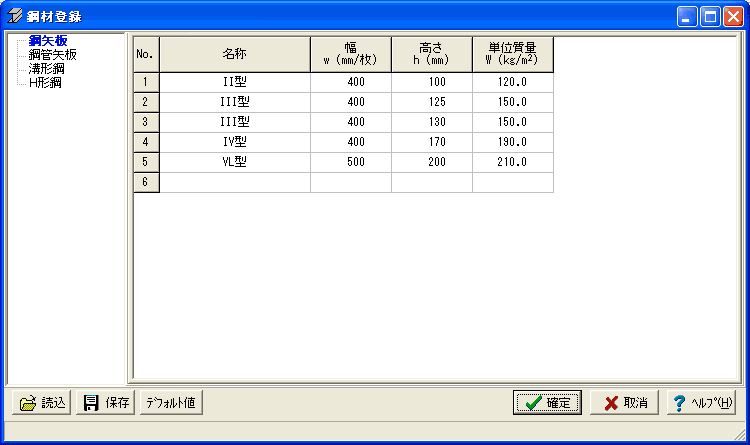

▲鋼材登録

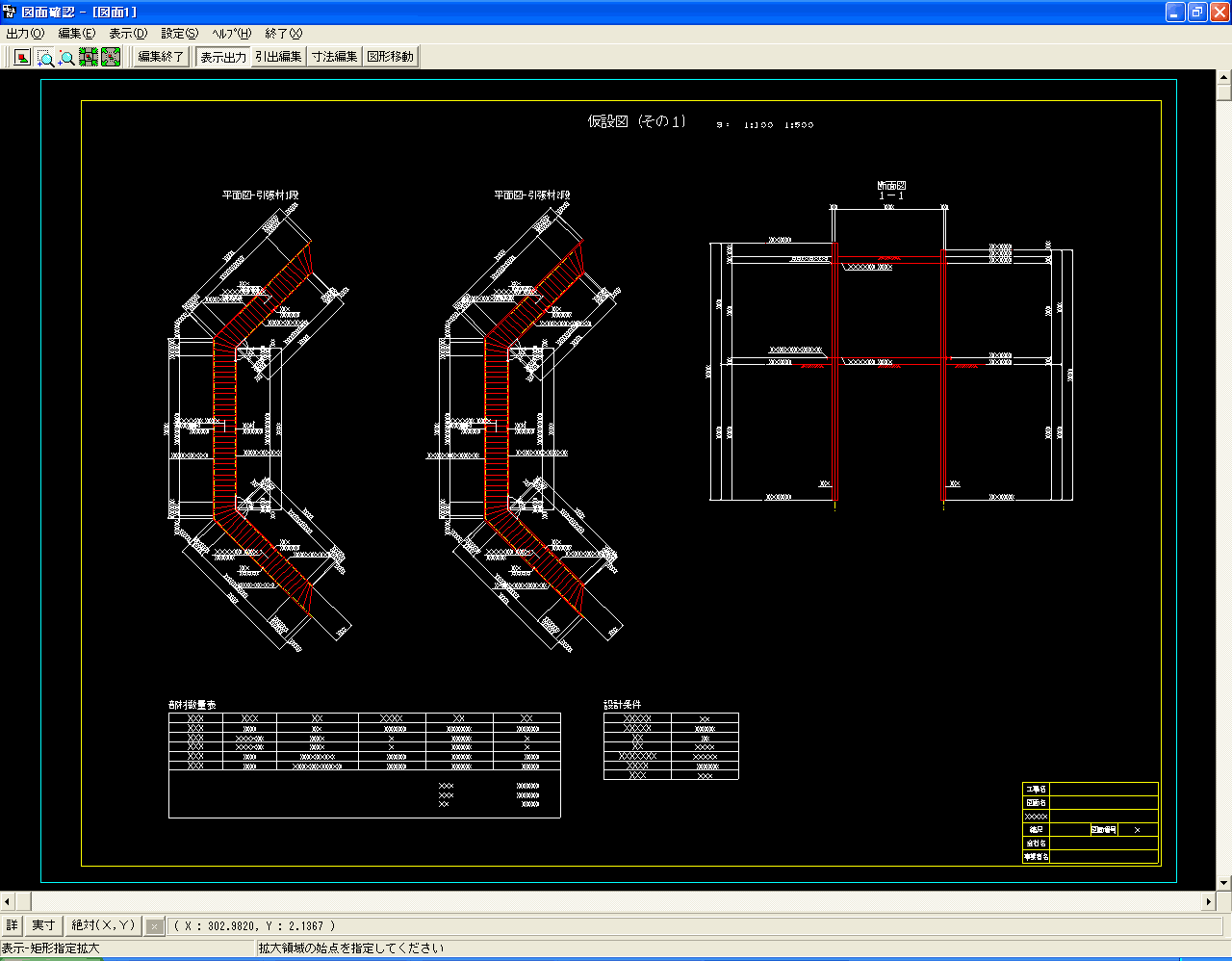

▲図面生成画面

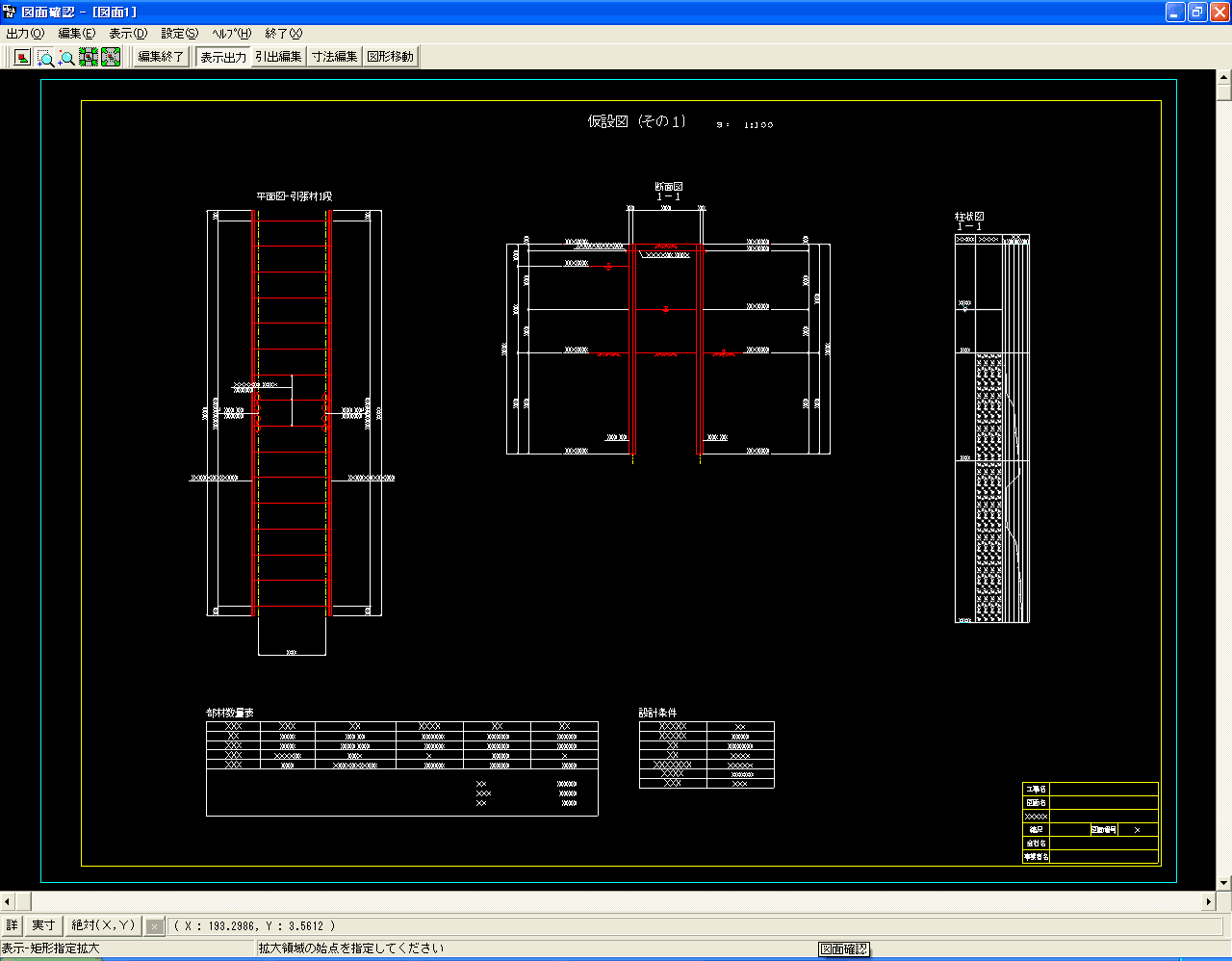

▲図面生成画面

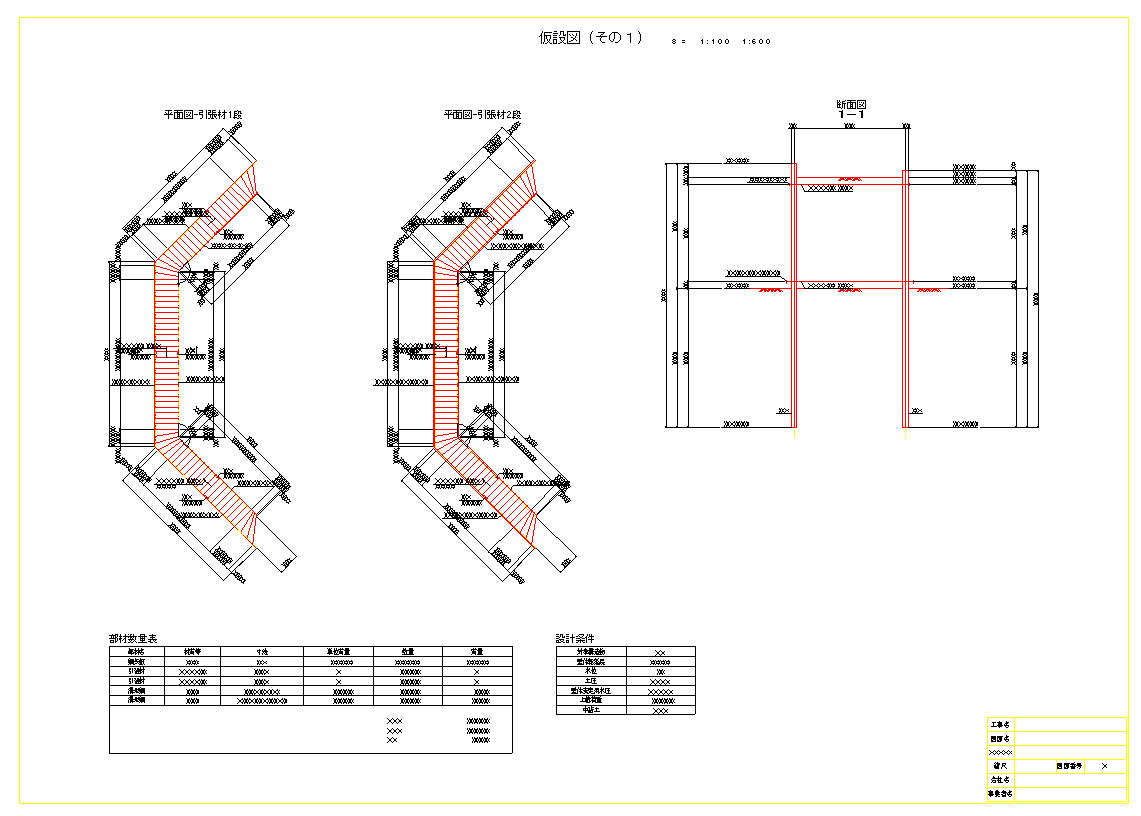

図面サンプル

Q&A(製品評価や導入の際に役立つQ&Aです)

製品の特長は?

二重締切工の設計・3DCAD」の作図機能に特化し、二重締切工の図面を一括自動生成できます。

他の製品との連携は?

下記の各図面ファイル形式に対応した製品と連携できます。

PSX形式:「UC-Draw」の図面ファイル形式。加工図・鉄筋表の関連を保持していますので、加工図を編集した際に鉄筋表にもその修正を反映することが可能。
SFX:JACICが標準化したCADデータ交換用図面ファイル形式。

  • SFC:CADデータ交換標準仕様であるフィーチャ仕様形式。
  • P21:ISO10303のSTEP/AP202形式。

DXF:「AutoCAD」の図面ファイル形式。主にファイル交換用。
DWG:「AutoCAD」の標準図面ファイル形式。
JWW:「JW_CAD」の図面ファイル形式(新)。
JWC:「JW_CAD」の(旧)図面ファイル形式。Ver.2.22H対応。

適用基準は?

適用基準は以下の通りです。

  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
  • 調書等業務の電子納品要領(案) 日本道路公団 平成17年4月版
