  프로그램 개요
라인
본 제품은 각종 설계 기준류의 선택에 의해 대상으로 하는 토구조물에 있어서 설정된 담수 조건으로의 흙속의 상태를 자동 설정하는 사면 안정 해석 프로그램이며 사면 안정 해석/역해석(역산법)의 기본 해석 또는 법면공의 경관 설계를 하는 기본 기능 제품과 그것들의 기본 기능에 각종 대책공의 설계 계산 기능을 부가한 제품으로 구분됩니다.

게다가 옵션 기능으로써 [뉴마크법 옵션] 및 [침투류 FEM해석 옵션]이 있습니다.
[뉴마크법 옵션]에서는 종래의 지진력을 정적인 관성력으로 한 파괴 안전율에 의한 사양 설계, 지진 파형을 부여하여 지진후에 잔류하는 변위량에 주목하여 그 대소에 의한 사면의 안전성 성능 평가가 가능합니다.

[침투류 FEM해석 옵션]에서는 연직 2차원 포화/불포화 침투류 FEM해석 및 해석 결과의 애니메이션 출력이 가능하며 그 해석 결과를 사면 안정 프로그램에 임포트함으로써 침투에 기인하는 사태 파괴의 조사가 가능합니다.


<Ver.6.03.00 (07/09/19릴리스) 개정 내용>
 1.렌탈 라이선스, 플로팅 라이선스대응


종 별 제 품 명 기 능 개 요
제품 종별 사면의 안정 계산 Ver.6 사면 안정 해석
역해석(역산법)
정적 내진 파괴 조사(진도법)
부가 계산(부가 속성, 2차 처리, 토성 계산)
입력 인터페이스(화상, CAD, 침투류 해석 결과 임포트)
간이 경관 설계
사면의 안정 계산 Ver.6(대책공 대응)
(우측 기입 기능에는 대책공 비대응판 기능에서의 기능은 생략)
지오텍스타일 보강성토공
그라운드 앵커공
절토보강토공
경사틀공
말뚝공
옵션 기능 뉴마크법 ※1)

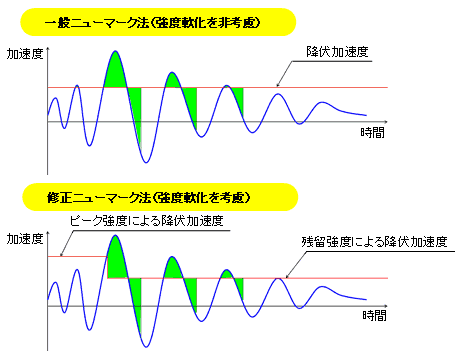

(간이 동적 변형량 해석에 의한 내진 성능 조사의 옵션 기능)
지진 파형의 가져오기/사인 파형의 신규 작성
설정 범위에 존재할 수 있는 모든 경사선에 대한 항복 진도 Ky의 계산
경사선의 설정에 대한 조사
입력 지진 파형에 대한 활동 변위량의 시각력 해석
시각력도•활동 변위의 애니메이션 출력
침투류 FEM해석 ※2)
(침투류 해석을 반영시킨 사면 안정 해석 옵션 기능)
여러가지 경계 조건의 설정
연직 2차원 포화/불포화 침투류 FEM해석
국소 동수 구배의 계산에 의한 파이핑 파괴의 검토
각종 콘타도의 애니메이션 출력
출력 시각의 지정에 의한 사면 안정으로의 FEM결과의 임포트

※1) 뉴마크법 옵션 판매사에 문의
※2) 침투류 FEM해석 옵션 판매사에 문의

◆◆◆ 관 련 정 보 ◆◆◆

 ◆신제품 소개
  •사면의 안정 계산 침투류 FEM옵션 (Up&Coming '07 신록호 게재)
  •사면의 안정 계산 Ver.6.1 (Up&Coming '07 이른 봄호 게재)
  •사면의 안정 계산 Ver.5 (Up&Coming '05 가을호 게재)

 ◆논문 발표
   •[UC-win/UC-1유저 협의회 자료집]소개('07.12.06게재)

 ◆서포트 토픽
  •사면 안정은 왜? 해결 포럼 (Up&Coming '05 한여름호 게재)

 ◆유상 세미나 참가 신청 접수중! •[사면의 안정 계산 세미나]


Page Top PageTop

  Ver.6.02.00 옵션 기능<2007년 6월 27일 리리스>
라인
1.포화/불포화 침투류 FEM해석에 대응(별도 옵션 판매)

2.모델 작성 보조툴Ver.3.00.00개정
   속성 설정의 조작성 개선, 오버행 체크, 폐구 도형 체크, 비디오 튜트리얼 추가등)
3.경사틀공 [한계 상태 설계법]에 있어서 2007.2.9사단법인 전국 특정 법면 보호 협회 제시의 [정정과 보충]에 대응

  Ver.6.01.00 무상 개정 내용<2007년 1월 25일 릴리스>
라인
1.경사틀공의 설계•시공 지침 2006년 [한계 상태 설계법]에 대응


  Ver.6.00.00 개정 내용<2006년 7월 14일 릴리스>
라인
1.뉴마크법에 의한 간이 동적 해석으로의 내진 성능 조사 기능에 대응(별도 옵션 판매)
2.항만 기준에 있어서 분할 분할편간의 연직력과 수평력의 비를 분할편 경사각의 1/3.5로 가정하는 간이 Bishop법에 대응
3.c-φ역해석의 출력 형식을[역산법]의 출력 형식으로 변경하여 명칭을 [역산법]으로 개칭
4.농림수산성 [토지 개량 사업 계획 설계 기준]의 개정에 대응
5.스캐닝 화상 또는 라스터 이미지 파일(TIF, BMP, JPEG, GIF)의 임포트를 하는SXF생성툴을 추가
6.DXF파일의 임포트에 대응
7.입력 모델에 깊이를 부여하여 경사면의 화상을 임의로 바꿀수 있는간이 경관 설계 기능을 추가



  프로그램의 기능과 특징
라인
■사면 안정 해석
각종 설계 기준류의 선택에 의해 대상으로 하는 토구조물에 있어서 설정된 담수 조건으로의 토중수의 상태를 자동 설정하는 사면 안정 해석 프로그램.
각종 사태면 형상에 대응하고 평상시•지진시•액상화시에서의 해석이 가능합니다. 임계면에는 최소 안전율과 최대 억제력을 서포트하며 역산법이나 간격 수압의 변경, 격자 범위의 변경등의 2차 처리 기능에 더불어 압밀에 의한 지반의 강도 강도 증가나 샌드컴펙션파일공법, 역산법에 있어서 연직 층두께의 계산, 잔류 침윤면의 자동 계산등의 부가 계산 기능도 풍부합니다. 또한 사면 안정 해석에서 사용한 표준 단면 형상에 깊이를 부여함으로써 사태면의 3D표시 기능에 더불어 다양한 법면 대책공 화상을 붙임으로써 3차원 이미지 퍼스를 출력시키는 간이 경관 설계를 할 수도 있습니다.

입력에 대해서는 지층 모델 형상 작성에 관하여 통상의 수치 좌표의 직접 입력과 마우스 클릭에 의한 간이 입력이 가능하며 모델 뷰어에 의한 전체 표시등의 조작성에 우수합니다. 또한 종이(스캐너에 의한 화상 가져오기), 화상 파일(TIF, BMP, GIF, JPEG), CAD파일(DXF형식, SXF형식), 침투류 해석 데이터(당사 별매 [3차원 침투류 해석(VGFlow)] 또는 별도 제품에서도 가능)등의 다양한 매체의 임포트에 의해 간단하게 지층 모델 형상을 작성할 수 있습니다.

출력에서는 콘타 라인의 묘화, 모든 사태면 제원의 리스트 뷰어 출력•각 제원을 우선 키로 한 소트 기능, 안전율의 범위 지정에 의한 복수 사태면의 동시 묘화, 메인 화면내에서의 마우스 조작에 의한 격자점 임계면의 묘화•상세 출력이 가능합니다.


▼기능 개요
항 목 기 능
검토케이스 계산 종별 평상시
지진시
액상화시(제한 있음)
임계면 종별 최소 안전율 임계면
최대 억제력 임계면
사태면의 조작 활동원 중심 고정
격자 범위
자동 추적 범위
활동원 반경 고정한다
고정하지 않는다
대응 계산 사태면 원호 활동
복합 활동(원호-원호)
복합 활동(원호-원호-원호)
복합 활동(원호-직선-원호)
임의 활동
담수 상태 공허
시공 직후
부분 수중시
일정 침투시(침투류 해석의 고려 유무)
수위 급저하시
피압지하수 작용시
계산법 Fellenius법
수정 Fellenius법
간이 Bishop법
간이 Bishop(β=1/3.5)법
간편법
기준 수면법
부가 계산 부가 속성•사태면의
컨트롤 기능
집중하중•분포하중의 고려
네버컷라인의 고려
마스트컷포인트•라인의 고려
등포텐셜선에 의한 간격 수압의 계산
텐션 크랙의 고려
인장 보강재의 전단 저항에로의 고려
지층 사태의 제어
2차 처리 기능 필요 억제력의 계산
카운트웨이트공법의 계산
c-φ변경•역산법
간격 수압치 변경•간격 수압 배율 변경
격자 범위 변경
토성에 관한 계산 기능 점착력의 심도에 의한 증가
샌드컴펙션파일공법
압밀에 의한 강도 증가
역산법에 있어서 연직 층두께의 계산
잔류율의 입력에 의한 잔류 침윤면의 계산
토질 블록마다의 진도 변경
토질 블록마다의 과잉간극수압비의 변경
3D표시 사태면 표시 해석 모델 형상에 깊이를 부여한 지중 사태면의 3D표시
간이 경관 설계 해석 모델 형상에 깊이를 부여한 지표면의 법면공 화상의 다시 붙이기에 의한 이미지 퍼스 출력
인터페이스 입력 기능 기준별 제어에 의한 간이 조건 입력
마우스 조작에 의한 간이 형상 입력
형상•속성 입력시 모델 뷰어 기능
지면상의 인쇄 화상의 스캐닝
화상 파일(TIF, BMP, GIF, JPEG)의 가져오기
DXF파일 가져오기
SXF파일 가져오기
침투류 해석 결과의 가져오기
SXF생성툴(임포트한 화상의 편집)
모델 작성 보조툴
(임포트한 CAD파일의 편집•속성 설정)
출력 기능 검토 격자내 콘타 묘화画(안전율•억제력)
모든 사태면 및 제원의 리스트 뷰어 출력•제원에 의한 사태면의 소트 기능
안전율의 범위 지정등의 조건 지정에 의한 복수 사태면의 동시 묘화
안전율의 범위 지정등의 조건 지정에 의한 복수 사태면의 복수 데이터 파일 출력
메인 화면속에서의 마우스에 의한 격자점 임계면의 묘화•상세 출력
계산서•도면 출력
사면 안정 비교표 작성
계산서의 WORD형식•HTML형식•Text형식 출력•금지 문자 체크
계산서의 이치타로 형식•pdf형식(서표 기능)출력(별매F8DocServ※)구입에 의한 유상)
도면의 DXF파일 출력
도면의 작도 사이즈의 변경
도면의 결과 츌력 항목의 변경
비교표의 DXF파일•HTML형식•Excel형식 출력
                                                ※) F8DocServ 판매사에 문의


  1. 각종 설계 기준류의 선택에 의해 대상으로 하는 토구조물에 있어서 설정된 담수 상태로의 토중수의 상태를 자동 설정합니다.
    이하에 드는 설계 기준 이외로의 계산은 설계 기준으로써 임의를 선택함으로써 모든 계산이 가능합니다.

    ▼대응 기준 일람
    설 계 기 준 류 명 대  상
    도로토공 경사면공•사면 안정공 지침
    [(사)일본도로협회]
    도로 성토
    사태
    도로토공 연약 지반 대책공 지침
    [(사)일본도로협회]
    연약 지반 대책
    설계 요령 제1집 토공•포장•배수•조원
    [일본도로공단]
    도로 성토
    연약 지반 대책
    사태
    철도 구조물등 설계 표준•동해설 토구조물
    [(재)철도 종합 연구소]
    철도 성토
    연약 지반 대책
    사태
    택지 내진 설계 지침(안)
    [택지•도시정비공단 도시개발사업부]
    택지 조성
    항만 시설의 기술상의 기준•동해설
    [(사)일본항만협회]
    항만 시설
    건설성 하천 사방 기술 기준(안) 설계편[II]
    [(사)일본 하천 협회편]
    항만 시설
    다목적 댐의 건설 설계편
    [(재)탬 기술 센터]
    건설성 하천 사방 기술 기준(안) 설계편[I]
    [(사)일본 하천 협회편]
    보통 제방
    고규격 제방
    (제2차)개정 댐 설계 기준
    [(사)일본 대 댐 회의]
    토지 개량 사업 계획 설계 기준 설계 [댐]기술서〔필댐편〕
    [농림수산성 농림진흥국]
    토지 개량 사업 계획 설계 기준 설계 [댐]기준서 기술서〔공통편〕
    [농림수산성 농림진흥국]
    저수지 주변 사태
    토지 개량 사업 계획 설계 기준 계획 [농지 사태 방지 대책]
    [농림수산성 농촌진흥국 계획부 자원개발과]
    사태
    토지 개량 사업 계획 설계 기준 설계 댐
    [농림수산성 구조개선국]
    토지 개량 사업 설계 지침 저수지 정비
    [농림수산성 구조개선국]
    저수지
    방재 조절지등 기술 기준(안)
    [(사)일본 하천 협회]
    방재 조절지
    하천 제방 설계 지침
    [건설성 하천국 치수과]
    보통 제방
    고규격 제방 성토 설계•시공 매뉴얼
    [(재)강변지대 정비 센터]
    고규격 제방
    신판 사태 강관말뚝 설계 요령
    [(사)사태 대책 기술 협회]
    사태
    다목적 댐의 건설 조사편
    [(재)댐 기술 센터]
    저수지 주변 사태
    저수지 주변의 사태 조사와 대책
    [(재)국토 개발 센터]
    저수지 주변 사태



  2. 아래에 나타내는 사태면 형상에서의 사면 안정 해석을 서포트하고 있습니다.

    ▼대응 사태면 일람
    사태면 형상면 안전율의 정의
       원호활동




    원호-원호
    부정정력Z의 작용 위치는 지표면에서
      지표면과 사태면의 거리 d의 2/3의 위치

    원호-원호-원호
    부정정력Z의 작용 위치는 지표면에서
      지표면과 사태면의 거리 d의 2/3의 위치

    원호-직선-원호
    부정정력Z의 작용 위치는 지표면에서
      지표면과 사태면의 거리 d의 2/3의 위치


     (복합활동(직선-원호)의 계산도 포함)
       임의 활동



  3. 과잉간극수압의 유무, 침투류의 유무, 잔류간극수의 유무등에 의해 이하의 6가지 담수 상태로의 계산이 가능합니다.

    ▼대응 담수 상태 일람
    담수 조건 개  요
    공허시 감수를 하지 않고, 또 지하수위가 낮고 사태면과 교차하지 않는 상태.
    시공직후 성토의 시공이 급격하고 비배수 상태가 유지되어 과잉간극수압이 발생하는 상태.
    부분 수중시 사면의 일부가 수중에 잠겨, 통상은 침윤면이 밖 수위와 동일 레벨에 있는 상태.
    또한 침윤면이 밖 수위 레벨이 아니지만, 측방의 물의 흐름이 없고 정지하고 있는 상태.
    정상 침투시 침윤면이 밖 수면과 동일 레벨이 아니고 측방에 물이 흐르고 있는 상태.
    수위 급저하시 제체의 투수성이 낮은 경우에 밖 수위의 급저하에 의한 잔류간극수압이 토괴에 작용하는 상태.
    수위의 급격한 하강때문에 제체내에 물이 잔류하고 수위 급강하전의 수위(구수위선)부터 수위 급강하후의 수위선까지의 사이에 잔류간극수가 존재하는 계산이 됩니다.
    피압지하수에 의한
    양압력 작용시
    사태 토괴 자체에는 간극수압이 없지만, 사태면 아래에 피압되어 있었던 지하수가 있어 피압지하수 머리가 사태면보다 높은 상태.



  4. 계산법으로써 Felenius법, 수정Fellenius법, 간이Bishop법, 간편법에 대응하고 저수지 주변지 산에 있어서 사면 안정 계산 수법에 대한 기준 수면법을 서포트하고 있습니다.

    ▼대응 계산법 일람
    계 산 법 구 분 개 념 도 가 정 조 건
    간편
    분할법
    Fellenius법
    간편법
    •슬라이스 측면에 작용하는 단면력(순토압:수평력E,연직력X)을 무시
    (슬라이스 측면에 작용하는 부정정력은 슬라이스 저면에 평행하다고 가정)
    수압을 고려한
    Fellenius법 간편법
    •슬라이스 측면에 작용하는 단면력(순토압:수평력E,연직력X)을 무시(슬라이스 측면에 작용하는 부정정력은 슬라이스 저면에 평행하다고 가정)
    •간극수압은 사태면쪽 선방향에 작용한다.
    •통상은 물의 흐름이 있는 정상 침투시에 적용한다.
    수정Fellenius법 •슬라이스 측면에 작용하는 단면력(순토압:수평력E,연직력X)을 무시(슬라이스 측면에 작용하는 부정정력은 슬라이스 저면에 평행하다고 가정)
    •통상은 물의 흐름이 없는 부분 수중시에 적용한다.
    •슬라이스 측면에 작용하는 단면력(순토압:수평력E,연직력X)을 무시(슬라이스 측면에 작용하는 부정정력은 슬라이스 저면에 평행하다고 가정)
    •간극수압은 토괴중량W을 부정하는 방향에 작용한다.
    •통상은 물의 흐름이 없는 부분 수중시에 적용한다.
    일반
    분할법
    간이Bishop
    (β=1/3.5)법
    •슬라이스 측면에 작용하는 단면력(순토압:연직력X)을 무시


    ▼사태면과 계산법과의 대응표
    사 태 면   계 산 법
    원호활동
    복합활동(원호-원호)
    복합활동(원호-원호-원호
    )복합활동(원호-직선-원호)
    ←→ Fellenius법
    수정Felenius법
    간이Bishop(β=1/3.5)법
    기준 수면법
    임의 활동 ←→ 간편법
    기준 수면법



  5. 네버컷라인, 마스트컷라인등을 복수 정의할 수 있으며 최소 사태폭, 텐션 크랙을 고려한 계산을 할 수 있습니다.

    ▼사태면의 조사 기능 일람
    제 원 개 념 도 기 능
    마스트컷라인
    (MCL:절단해야 할 선)
    특정한 선분을 지정함으로써 선분 혹은 선분 연장선상을 지나는 활동원만을 검토하고 싶은 경우에 이용하는 기능입니다.
    마스트컷포인트
    (MCP:절단해야 할 점)
    특정한 점을 지나는 사태면만을 검토하고 싶은 경우에 이용하는 기능입니다.
    네버컷라인
    (NCL:불가 절단선)
    임의로 꺾인선을 지정함으로써 해당선을 지나는 사태면을 계산의 대상외로 하는 기능입니다.
    표층활동의 제어 최소 사태폭 임계면이 표층활동이 되는 경우에 검토 사태면에서 표층활동을 제외하고 싶은 경우에 사용하는 기능입니다.
    텐션 크랙 활동 저항을 무시해도 좋다(적분하지 않아도 좋다)라고 생각되는 깊이를 가리킵니다. 텐션 크랙 깊이의 지정에 의해 그 깊이보다 위쪽의 사태면에 대해서는 사태면을 연직으로써 계산합니다.



  6. 상재하중의 고려, 등포텐셜선에 의한 간극수압의 계산을 할 수 있으며, 2차 처리 기능으로써 간극수압값의 변경이나 c-φ역해석등을 할 수 있습니다. 또한 부가 계산으로써 샌드컴펙션파일공법이나 압밀에 수반하는 강도 증가를 고려한 안정 계산, 역산법에 있어서 연직 층두께의 계산, 기준 수면법에 있어서 잔류 침윤면의 계산을 할 수가 있습니다.

    ▼대응 부가 계산 일람
    부 가 계 산 개 요
    부가속성 집중하중•분포하중의
    고려
    지표면에 재하되는 하중을 고려한 안정 해석의 계산이 가능합니다.

    등포텐셜선에 의한
    간극수압의 계산
    정상 침투 상태에 있어서 등포텐셜선의 입력에 의해 정수압 이외의 간극수압의 계산도 가능합니다.
    당사 별매[3차원 침투류 해석(VGFlow)]이나 타 프로그램에 의한 해석 결과의 취급이 가능합니다.

    2차 처리 필요 억제력의 계산 각종 사태면 형상에 대한 필요 억제력의 계산이 가능합니다.
    카운터웨이트공법의 계산 foot of slope으로의 카운터웨이트공법 형상의 개략 검토가 가능합니다.
    c-φ변경
    역산법
    임계면에 대한 c-φ의 처리 기능에 의해 사태 해석에 있어서 역산법의 검토가 가능합니다.

    마우스에 의해 토질 블록의 지정, 비주얼 또한 용이하게 할 수 있습니다.
    역산법에 있어서 c=h/10법으로써 연직 층두께의 출력이 가능합니다.

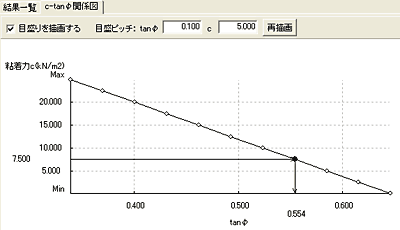

    역산법에 있어서 c-tanφ도의 출력이 가능합니다.

    간극수압값 변경
    간극수압 배율 변경
    임계면에 대한 간극수압값을 변경한 상태로의 안전율 계산이 가능합니다.

    간극수압값의 변경은 마우스로의 스크롤 조작에 의해 슬라이스의 지정, 비주얼 또한 용이하게 할 수 있습니다.

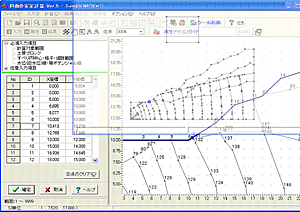

    콘타 간격의 변경 검토 격자내 콘타에 대해서 안전율 및 억제력의 피치를 임으로 변경 가능합니다.
    격자 범위 변경 검토 격자 범위를 변경한 경우에서의 임계면을 재계산합니다.
    부가계산 점착력의 심도에 의한
    증가
    설정한 심도를 기준으로 한 점착력의 단순증가값으로 전단 저항의 계산이 가능합니다.
    샌드컴펙션
    파일공법
    샌드컴펙션파일공법 시공시의 전단 저항의 계산이 가능합니다.
    압밀에 의한 강도 증가 기초 지반의 압밀에 수반하는 강도 증가를 고려한 전응력법의 계산이 가능합니다.

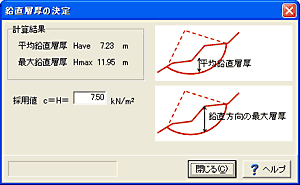

    역산법에 있어서 연직 층두께의 계산 역산법에 있어서 점착력c의 경험치에 의한 계산시, c의 결정 근거로써 사태 토괴의 연직 층두께를 계산•출력합니다.

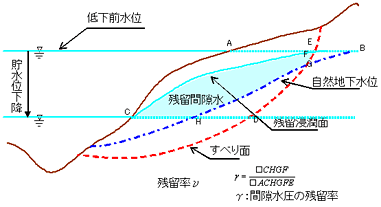

    잔류율의 입력에 의한 잔류 침윤면의 계산 저수지 주변지 산의 사태에 있어서 기준 수면법으로의 계산시, 잔류율의 입력에 의해 잔류 침윤면을 자동 계산합니다.



  7. 종래의 설계(해석)기능에 더불어 설계(해석)에서 입력한 형상에 깊이를 주어 각종 경사면공 화상을 첨부함으로써 표준 단면에 대한 3차원 이미지 퍼스를 작성할 수 있습니다.

    ▼간이 경관 설계에 있어서 3차원 이미지 퍼스 출력




  8. 형상•속성의 부분 확대에 의한 입력시, 전체 모델을 스켈톤으로 동시 표시시키는 편의를 도모하고 있습니다.

    ▼모델 뷰어 화면을 상주시킨 형상•속성의 부분 확대의 입력





  9. 스캐너에서 가져온 화상 또는 화상 파일(TIF,BMP,GIF,JPEG)을 벡터화하여 선 정보로 변환함으로써 라스터 이미지를 임포트 할 수 있습니다.

    ▼SXF생성툴에 의해 스캔한 화상의 벡터화




  10. SXF파일 가져오기에 대응하고 있으며 모델 작성 보조툴 기능에 의한 CAD도면 정보로부터 사면 안정 계산 모델화를 용이하게 할 수 있습니다.

    ▼모델 작성 보조툴에 의한 SXF파일(또는 DXF파일)의 사면 모델화




  11. 침투류 해석 데이터 변환툴에 의한 당사 별매 [3차원 침투류 해석(VisualFEA-VGFlow)]의 결과를 모델 작성 보조툴로 임포트 할 수 있습니다.

    ▼모델 작성 보조툴에 의한 침투류 해석 결과의 사면 모델화




  12. 전 사태면 제원의 리스트 뷰어 출력 및 각 제원을 우선 키로써 리스트의 소트나 안전율의 범위 지정에 의해 묘화시키고 싶은 사태면의 자동 체크를 할 수 있습니다.
    게다가 체크한 복수의 사태면을 활동원 중심 고정•반경 고정의 설정으로 한 복수의 데이터 파일로써 저장할 수가 있습니다.

    ▼전 사태면의 리스트 뷰어 출력




  13. 지정 범위내의 복수 사태면만의 출력이나 모든 제원별로 체크한 복수 사태면의 출력이 가능합니다.

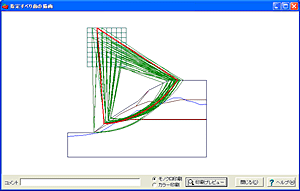

    ▼임계면 이외의 복수 사태면의 동시 출력



  14. 출력 이미지를 화면상에서 확인할 수 있으며 필요한 항목 또는 페이지만을 인쇄할 수 있는 출력 미리보기 뷰어 기능을 가지고 있습니다.
  15. 복수의 계산 결과를 표로 출력할 수 있는 비교 일람표 출력 기능.
  16. 화면 및 계산 결과의 비교 일람표의 DXF파일 출력에 대응.

Page Top PageTop
■대책공

대책공 대응판은 상기 사면 안정 해석 기능에 더불어 경사면에 대책공구(최대 5공구 동시 계산)를 설정하여 대책공의 설계 계산 혹은 대책공 시공후의 사면 안정 계산을 할 수가 있습니다.
대책공법으로써는 지오텍스타일 보강성토공법, 그라운드 앵커공, 절토보강토공, 락볼트공, 경사틀공, 말뚝공을 서포트하며 각종 대책공법으로의 수량 계산에도 대응하고 있습니다.


▼대응 대책공법 개요
대 책 공 법 종 별
지오텍스타일공 설계계산
보강 사면의 안정
그라운드 앵커공 설계계산
보강 사면의 안정
절토보강토공 설계계산
보강 사면의 안정
경사틀공 설계계산
말뚝공 설계계산
※) 각 공법 모두 수량 계산 출력에 대응.



이하의 설계 기준에 준거한 대책공의 설계 계산에 대응하고 보강재 설치후의 사면 안정 계산을 할 수도 있습니다.

▼대응 대책공법 적용기준
대 책 공 법 적 용 기 준
지오텍스타일공 적용기준 지오텍스타일을 이용한 보강토의 설계•시공 매뉴얼 개정판, 2000년 2월, 재단법인 토목 연구 센터
참고 문헌 도로토공의 경사면공•사면 안정공 지침, 1999년 3월, (사)일본 도로 협회
그라운드 앵커공 적용기준 그라운드 앵커공 설계 지침, 1992년 11월, 일본 도로 공단
참고 문헌 도로토공 가설구조물공 지침, 1999년 3월, (사)일본 도로 협회
그라운드 앵커 설계•시공 기준 동해설, 2000년 5월, (사)지반공학회
경사틀공의 설계•시공 지침, 1995년 10월, (사)전국 특정 경사면 보호 협회
절토보강토공 적용기준 절토보강토공법 설계•시공 지침, 2002년 7월, 일본 도로 공단
참고 문헌 도로토공 가설구조물공 지침, 1999년 3월, (사)일본 도로 협회
그라운드 앵커공 설계 지침, 2002년 7월, 일본 도로 공단
경사틀공 적용기준 경사틀공의 설계•시공 지침, (사)전국 지정 법면 보호 협회, 1995년 10월
프리프레임공법 설계•시공의 안내, 프리프레임협회, 1998년 7월
말뚝공 적용기준 사태 강관말뚝 설계 요령, 2003년 6월, (사)사태 대책 기술 협회
참고 문헌 건설성 하천 사방 기술 기준(안)동해설 설계편Ⅱ, 1997년 10월, (사)일본 하천 협회
사방•사태 설계 실례, 1991년 2월, (사)사방•사태 기술 센터
사태 강관말뚝 설계 요령, 2001년 2월, (사)사태 대책 기술 협회



본 프로그램에 있어서 대책공의 설계 계산의 서포트 범위는 아래와 같습니다.

▼대응 대책공법 적용 범위
계 산 구 분 대 책 공 법 서포트 개요
설계계산 지오텍스타일공 공법 보강성토(1:1.0완)h≦8.0m  ○
보강성토(1:1.0완)h>8.0m  ○
보강성토(1:0.6~1.0)  ×
보강토벽(1:0.6급)  ×
설계항목 내적안정(파단의 검토)  ○
내적안정(인발의 검토:간편설계법)  ○
내적안정(인발의 검토:설계법)  ○
전체안정(사태 파괴)  ○
안정계산 인장력 그 자체가 저항하는
(Mr+ΣRT)/Md
 ○
만류효과와 묶기효과로 저항하는
Fs={Mr+ΣR(Tsinθtanφ+Tcosθ)}/Md
 ○
그라운드 앵커공 설계구분 경사틀공 본체의 설계를 포함하는 경우  ○
앵커재만을 설계하는 경우  ○
공법 CCL공법  ○
Freyssinet법  ○
VSL공법  ○
SEEE공법  ○
스트롱홀드공법  ○
설계항목 보강재의 단면 조사  ○
앵커 자유장  ○
앵커체 정착장  ○
전체안정  ○
절토보강토공 보강재타입 이경봉강  ○
락볼트  ○
목적 가설  ○
영구  ○
설계항목 보강재의 단면 조사  ○
보강재장  ○
내적 안정 계산  ○
외적 안정 계산  ○
경사틀공 경사틀 종류 프리캐스트틀공  ○
블라스팅틀공  ○
장소타설틀공  ○
설계항목 횡틀의 설계(RC단면)  ○
종틀의 설계(RC단면)  ○
앵커시(지압응력도)  ○
앵커시(지반지지력도)  ○
말뚝공 말뚝 설계 위치 Ru-Lx곡선  ○
공법 쐐기말뚝  ○
보강말뚝  ×
전단말뚝  ○
억제말뚝  ○
설계항목 안정계산(말뚝 형식의 판정)  ○
안정계산(부동층의 근입장 검토)  ○
안정계산(지반의 항복•파괴)  ○
안정계산(최대 변위량)  ○
안정계산(말뚝 간격)  ○
안정계산(항곡측 사태 Fd검정)  ×
단면 조사(휨조사)  ○
단면 조사(전단 조사)  ○
말뚝 앞면의 수동붕괴에 대한 검토  ○
보강 사면의 안정 계산 보강성토 지오텍스타일공  ○
인장재 억제 그라운드 앵커공  ○
절토보강토공  ○

▼지오텍스타일 보강성토공법

▼그라운드 앵커공법

▼절토보강토공법

Page Top PageTop
■뉴마크법

지진에 의한 성토 사면의 안전성 평가를 하기 위한 수법으로써 레벨Ⅰ지진동을 상정한 지진력을 정적인 관성력으로써 파괴•비파괴의 평가를 하는 종래의 사양 설계 기능에 더불어 지진후에 잔류하는 변위량에 착안하여 그 대소에 의해 사면의 안정성을 평가하는 성능 설계 수법으로써 지진시의 사태 토괴의 활동변위량을 회전 모멘트의 균형식으로부터 산출하는 레벨Ⅱ지진동을 상정한 뉴마크법에 의한 내진 성능 조사를 하는 기능입니다.
이 옵션 기능에 의해 성토의 내진 조사로써 레벨Ⅰ지진동을 상정한 극한평형법으로의 파괴 안전율에 의한 조사와 레벨Ⅱ지진동을 상정한 뉴마크법에 수반하는 간이 동적 해석에 의한 성능 조사와의 동시 출력을 할 수 있다.


▼대응 내진 조사 개요
내진 조사 수법 기 능
뉴마크법 지진 파형의 읽어오기/사인 파형의 신규 작성
변형 연화에 수반하는 성토재의 강도 열화의 고려
설정 범위에 존재할 수 있는 모든 사태선에 대한 항복 진도Ky의 계산
사태선의 설정에 대한 조사
입력 지진 파형에 대응하는 활동변위량의 시각력 해석
각종 시각력도 출력/활동 변위 애니메이션 출력




▼뉴마크법에 의한 간이 동적 해석



  1. 종래의 강도 연화를 고려하지 않는 일반 뉴마크법에 더불어 과압밀점토나 조밀한 모래에 있어서의 변형 연화에 수반하는 성토재의 강도 열화를 고려한 수정 뉴마크법에 의한 해석도 가능합니다.

    ▼변형 연화에 의한 강도 열화의 고려




  2. 사태면의 설정시에 임계 사태면의 설정에서 항복 진도 Ky를 포함하는 모든 제원에 대해서 소트함으로써 항복 진도가 최소가 되는 사태면에 대해서 순간적으로 서치가 가능하며 성토 천단을 자르고 있는가 아닌가의 적당 형상의 확인이 가능합니다.

    ▼적용 사태면의 검토




  3. 입력 지진 파형~각가속도~각속도~각도~활동 변위량까지의 일련의 시각력도의 출력이 가능합니다.

    ▼활동 변위 시각력도


Page Top PageTop
■침투류 FEM해석 옵션

<관련 페이지>사면의 안정 계산 침투류 FEM옵션 (Up&Coming '07 신록호 게재)


침투류는 토구조물의 안정에 있어서 여러가지로 문제가 되고 있습니다.
지수를 목적으로 한 토구조물에서는 제내, 기초 및 주변지 산을 통해서 끊임없이 침투가 생깁니다.
그리고 침투수의 작용에 의해서 간극수압이나 양압력이 발생하여 침투 파괴 및 전단 저항력의 저하등, 안전성을 손상시켜 제체 결궤의 원인이 되는 것도 있습니다.
또한 일반 토공에 있어서는 성토는 호우시에 붕괴하는 것이 지극히 많아 이와 같은 붕괴는 사태와 같이 전조 현상이 있는 것이 아니라 순간적으로 일어나는 위험한 붕괴이며 성토내로의 강우나 표류수(하천수나 저류수)의 침투를 예측하고 그것에 기인하는 간극수압의 변화를 정확하게 파악하는 것은 성토의 안정을 검토하는데 있어서 대단히 중요합니다.
게다가 사태 해석은 상부에서의 강우 침투에 의한 것 뿐만이 아니라 주위에서의 집수나 하부의 암반내로 일단 침투한 지하수가 풍화층내에 유출하여 발생하는 파이프류형의 붕괴등의 다양한 침투류의 영향을 들 수 있으며 모든 사면 안정 문제에 있어서 침투류에 대한 안전성의 검토는 대단히 중요해집니다.

이와 같은 경위에서 사면 붕괴를 시뮬레이트 할 때에, 강우등에 기인하는 간극수압의 경시적 변화 혹은 최대 수위로의 정상 침투 상태에 있어서 간극수압의 평가가 중요하며 유한 요소법에 의한 포화/불포화 침투류 해석은 이러한 사면 안정 문제로의 간극수압의 평가에 대한 유용한 툴이 됩니다.
[사면의 안정 계산]침투류 FEM해석 옵션은 주로 아래에 나타내는 침투류를 고려한 사면 안정 해석을 하는 기능입니다.

  ■ 사태 해석
  ■ 하천 제방
  ■ 저수지
  ■ 필댐
  ■ 흙막이공
  ■ 하천물막이공  등


▼대응 내진 조사 개요
조사 수법 기 능
침투류 FEM해석 대응 침투 문제 연직 2차원 정상 문제
연직 2차원 비정상 문제
대응 경계 조건 수두 기지 경계(:정상 해석, 비정상 해석)
침출면 경계(:정상 해석, 비정상 해석)
강우 경계(:정상 해석, 비정상 해석)
유량 경계(:정상 해석, 비정상 해석)
수위 변동 경계(:비정상 해석)
침출 금지 경계(:비정상 해석)
대응 초기값 압력 수두의 정수압 분포
대응 출력 모델도(메쉬 분할도)
콘타도 등포텐셜선
등간극수압선
수평방향 동수구배
연직방향 동수구배
포화도
대응 검토 항목 사태 파괴의 검토 침윤면의 데이터 연계
등포텐셜선의 데이터 연계
파이핑 파괴의 검토 국소 동수구배(수평방향, 연직방향)값의 출력
각종 콘타도의 애니메이션 출력
출력 시각의 지정에 의한 사면 안정으로의 FEM결과의 임포트



  1. [사면의 안정 계산]에서 입력한 형상에 대해서 침투류 FEM해석 PreProcessor로의 직감적 인터페이스에 의한 간단한 입력 추가에 의해서 유한 요소법의 모델화가 됩니다.

    ▼침투류 FEM해석 PreProcessor




  2. FEM해석 결과를 애니메이션 출력에 의해 비주얼로 확인할 수 있습니다.

    ▼침투류 FEM해석 PostProcessor에 의한 애니메이션 출력




  3. FEM해석 결과를 가진 사면 안정 해석을 할 수 있습니다.

    ▼침투류 FEM해석 옵션을 이용한 사면 안정 해석


Page Top PageTop

FORUM8
